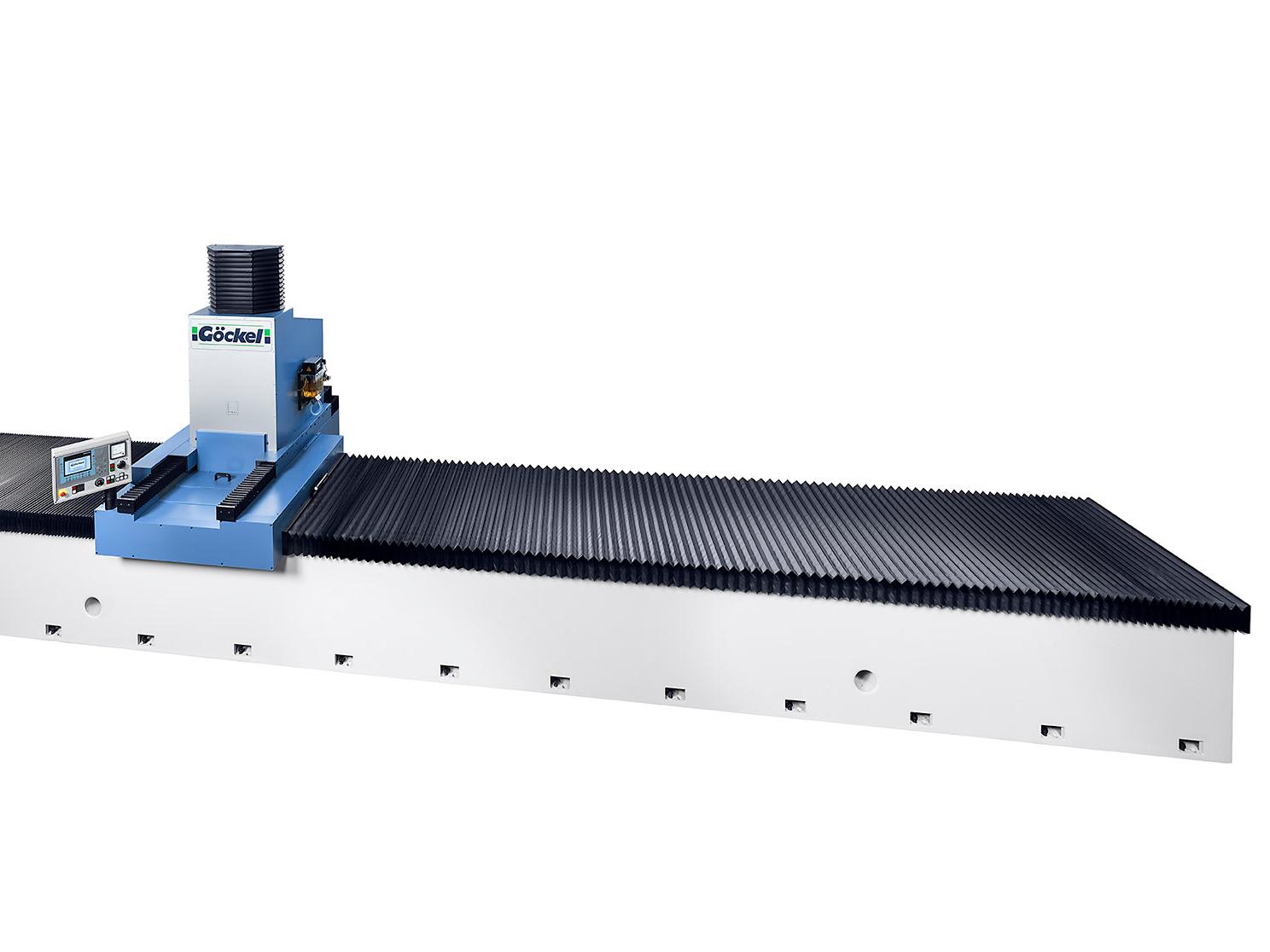

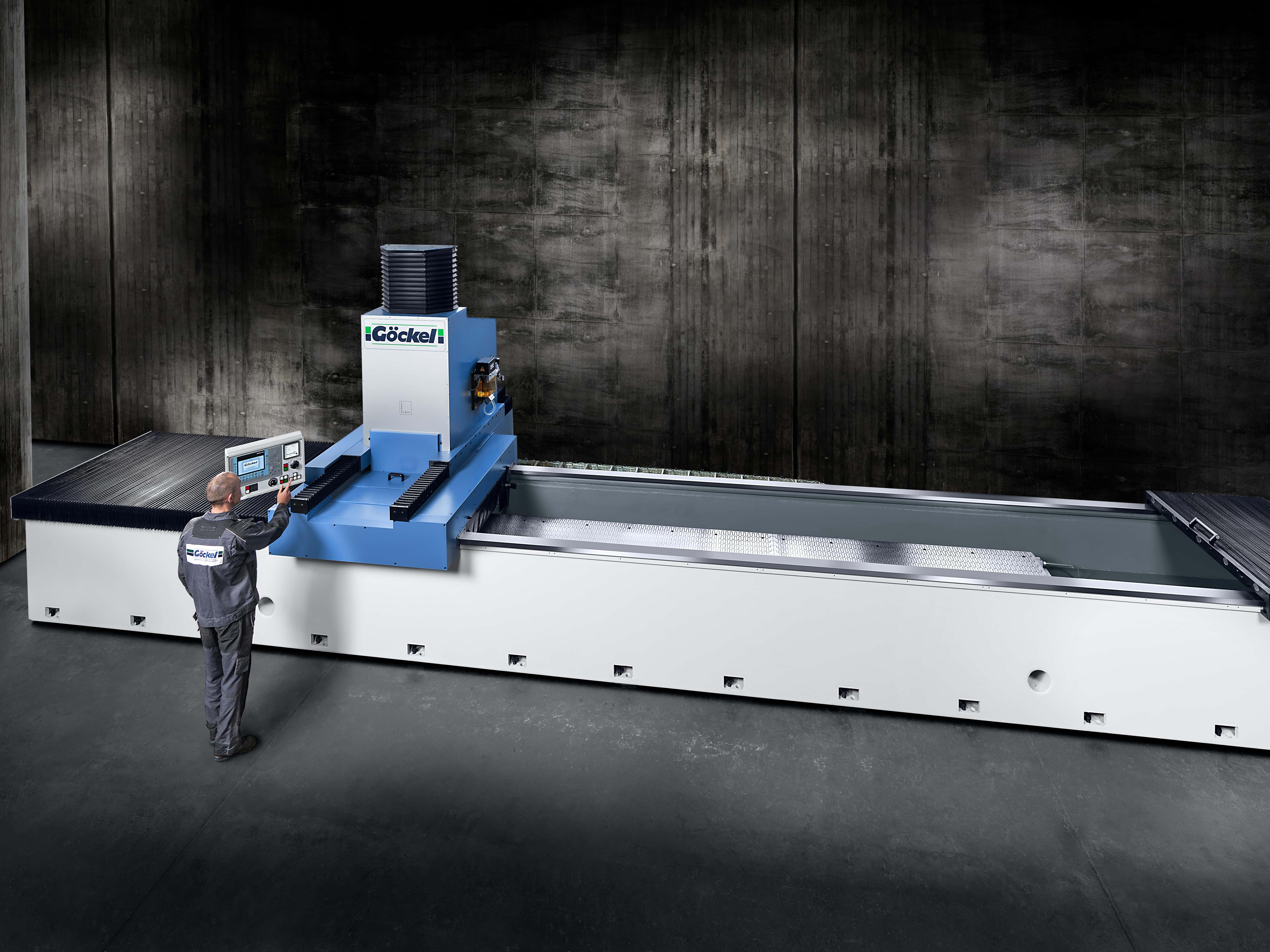

德国Gockel剪刃磨床
展商：DBK Anlagentechnik GmbH
原产国/地区：德国
适用于制造和修磨钢板冷轧或热轧剪刃的平面和圆弧曲面磨削，对于钢厂热轧钢板和冷轧宽厚板剪板机上的切头剪、双边剪、定尺剪、碎边剪、飞剪和试样剪等多种剪刃的刀背曲面和平面进行修磨。可承接最大剪刃长度为20000mm的平面和圆弧曲面磨削，最大磨削宽度1100mm，亦可用作其它多种复杂曲面及一些难磨材料零件的平面磨削，机床具有磨削成形精度高，型面表面质量好，磨削效率高等特点，实现了机电一体化。 磨床的主要磨削工件有: - 钢铁厂各类切头剪、双边剪、定尺剪、碎边剪、飞剪及热轧凹凸剪等条形剪刀和圆弧刀刃的磨削 - 剪刃、冲模的刀口成型面 - 各种难磨材料零件的成形表面 - 可实现钢铁厂各类剪刃的高精度成形磨削和普通成形磨削； - 钢材剪刀的纵向弧形或直形等多种剪刀型面及其它各种窄长类零件的 成形磨削。
展品详情
Grinding Capacity 磨削能力
Grinding Length 磨削长度 3500 mm
Grinding Width 磨削宽度 400 mm
Grinding Height 磨削高度 250 mm
Cross Traverse Range 横向范围 325 mm
Machine Data 机械参数
Grinding Motor Capacity磨削电机功率 (40 HP) 30 kW
Grinding Motor Speed 磨削电机速度 1000 - 1800 min-1
Grinding Tool 磨削砂轮 500 x 100 x 203 mm
磨头架往返速度 0,5 – 30 m/min.
Cross Adjustment Speeds横向可调速度 0 - 2000 mm/min.
Down Feed Steps 进给量 0,001 – 0,2 mm
Coolant Water Pump 冷却水泵 250 l/min.
Cleaning Pump 清洁水泵 160 l/min.
电磁吸盘宽度 400 mm
磨削精度 全长 0,02 mm
每米 0,007 mm/m
