LK 三坐标测量机
Exhibitor：LK METROLOGY LTD（LK计量有限公司）
Country (Region) of Origin：United Kingdom

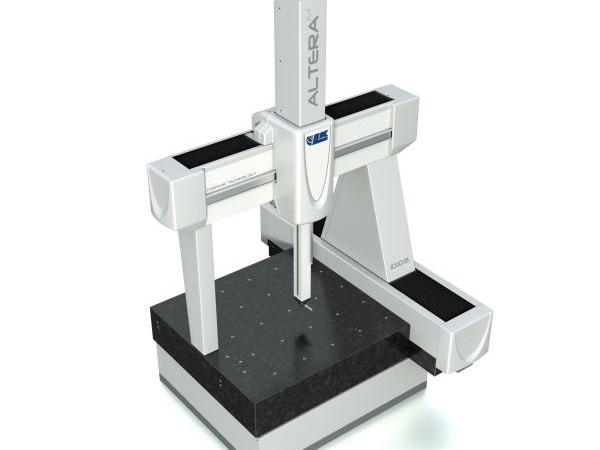

本次展品为LK ALTERA M 10.10.8三坐标测量机。 展品为高精度工业陶瓷级三坐标测量主，是LK Metrology公司的代表性产品，其主要精度结构件（包括横梁轴和主轴导轨）均采用行业第四代先进材料-单晶氧化铝工业陶瓷材料制造，具有高刚性、低比重、低应力、高硬度、耐腐蚀等多项优异性能；且三轴均采用LK独特的高精度、高刚性、自清洁的微间隙气浮轴承系统；以及三轴都采用了高精度、零迟滞、自纠偏的滚动摩擦驱动系统； 整机标配 DTEC动态温度补偿系统和LK独有的DPEC动态测头补偿系统等，凸显了LK产品在测量机领域内独特的技术优势和魅力。
Exhibits of the Same Type
Exhibit Details

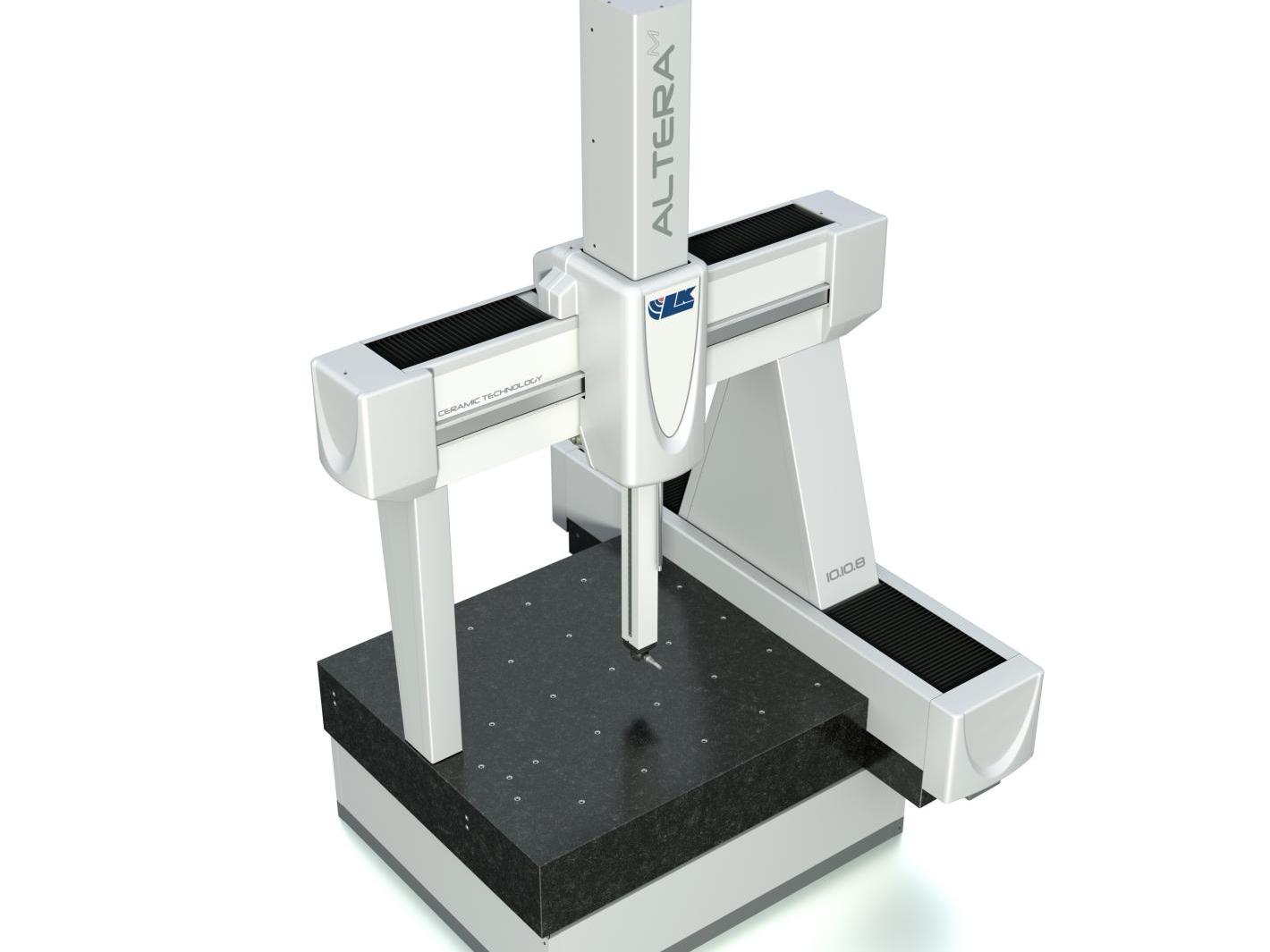

LK ALTERA M 10.10.8 高精度工业陶瓷级三坐标测量机
工业陶瓷主机特点包括：
X 长轴导轨和平台采用高精度实心天然花岗岩材料制造；
Y 横梁轴和 Z 主轴导轨均采用业内第四代先进材料-单晶氧化铝工业陶瓷材料制造；
X 长轴导轨采用“燕尾式”设计的“3 面环抱”闭环力矩气浮轴承结构；
Y 轴和 Z 轴导轨均采用矩形对称设计的“4 面环抱”闭环力矩气浮轴承结构；
三轴均采用高精度、高刚性、微间隙（≤5μm）预压力气浮轴承；
三轴均采用高精度、零迟滞、自纠偏的滚动摩擦传动机构；
三轴均采用 Renishaw TONiC TM 高速跟踪链轨式弹性安装合金光栅读数系统；
标配 DTECTM 动态温度补偿系统，采用“各轴+工件”的硬件温度传感器布置；
标配被动减振支撑；（可选配AVMs主动减振系统）
高性能控制系统：
标配LK NMC300 系列高性能 CNC 控制器组件；
标配LK DPECTM 测头动态补偿系统（LK 独家技术）；
标配LK SOLO 多功能操作手柄；
测头组件：
Renishaw PH10MQ Plus 电动旋转测座；
SP25M高精度扫描测头体；
SM25-2测头传感器1件；
SH25-2测针吸盘2件（有效测长50 ~ 105 mm）；
FCR25-L6六工位自动测针交换架1套；
M3测针组件；
直径19 mm合金校验球；
LK CAMIO2024 全功能测量软件，特点：
Full-DIMS 内核，完全符合 ASME 和 ISO 国际标准；
标配DMIS 导入和导出接口；
标配IGES、STEP、ACIS 数模导入接口；
标配曲线测量分析功能；
输出 Txt、Excel、PDF 格式报告；
全面向用户开放的 DMIS 二次开发功能；
德国 PTB 认证；
中英文界面可切换；
系统主要参数：
有效测量形成(mm)：L1016×W1016×H813
最大允许长度误差MPE-E0/E150≤(1.2+L/350)μm
最大允许探测误差MPE-PFTU≤1.2μm
重复精度MPL-R0：1.0μm
扫描精度MPE Tij/MPT t：2.4μm/59s
